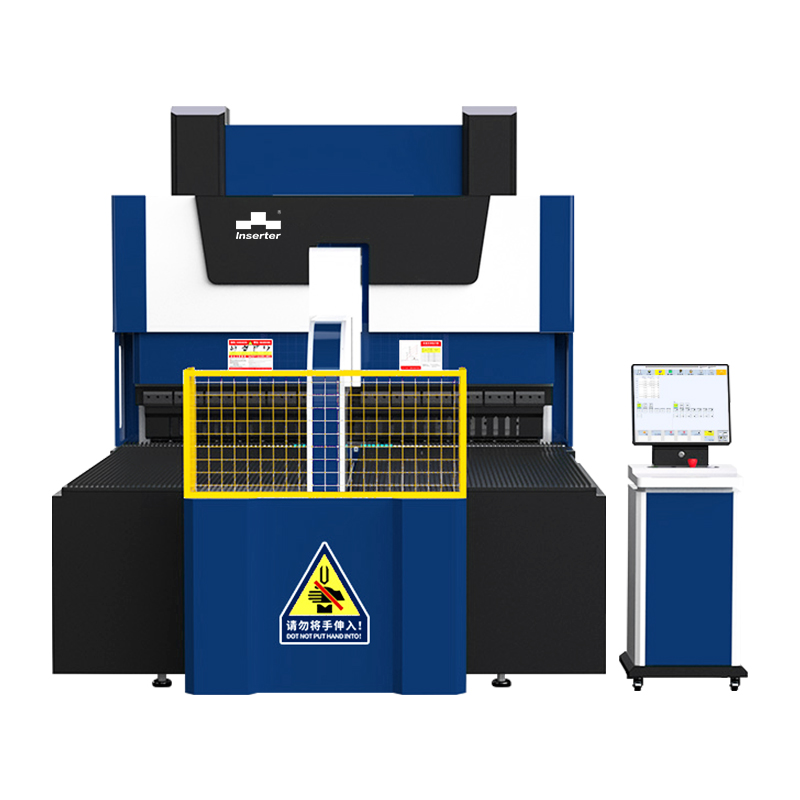

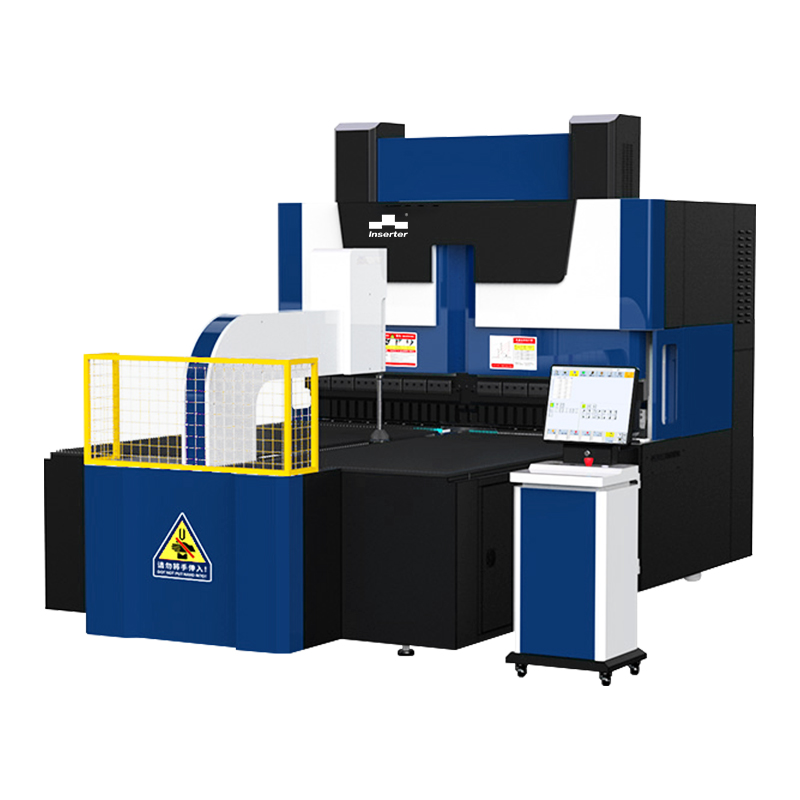

مرکز بندر چند محوری

نمای کلی

این مرکز پانل بندر از حرکت هماهنگ چند محوره و ابزارهای خم جهانی برای تکمیل چندین لبه و خم در یک چرخه واحد استفاده می کند. با ترکیب شش محور خم و هشت محور خوراک/موقعیت یابی تحت کنترل CNC ، حداکثر 3-5 - توان ترمزهای مطبوعات سنتی را در حالی که مصرف انرژی را به نصف کاهش می دهد ، تحویل می دهد. ایده آل برای قاب های جعبه ، پانل های بزرگ و پروفایل های سفارشی در کابینت ، HVAC ، آسانسور و نمای معماری.

ویژگی های کلیدی

• کنترل همزمان چند محوره
  شش محور خم همزمان (X1/X2 ، Y1/Y2 ، Z1/Z2) و هشت محور خوراک/موقعیت (U1/U3 ، D1/D2 ، C1/C3 ، H1/H3) موقعیت قرار دادن ، چرخش و خم شدن در یک توالی برنامه ریزی شده.

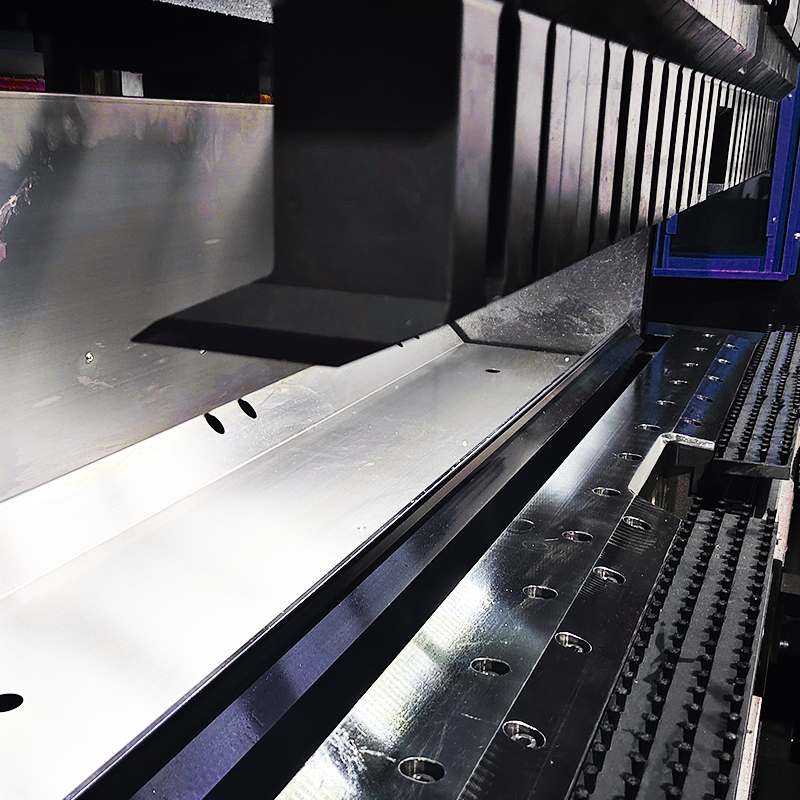

• ابزار جهانی خم

  یک مجموعه از سرهای پانچ/قالب مدولار ، خم های مستقیم ، معکوس و قوس را بدون تغییر ابزار انجام می دهد-ایجاد چند لبه و چند خم در یک پاس واحد.

• موتورهای سروو با دقت
  سرویس محور و پیچ های توپ مستقیم همراه با حرکات کم حجم و عاری از واکنش ، از حرکت کم استفاده می کنند. دقت موقعیت یابی را تکرار کنید: 0.005 میلی متر. دقت زاویه خم: 0.5 ° ° ؛ دقت ابعاد: 0.1 mm mm.

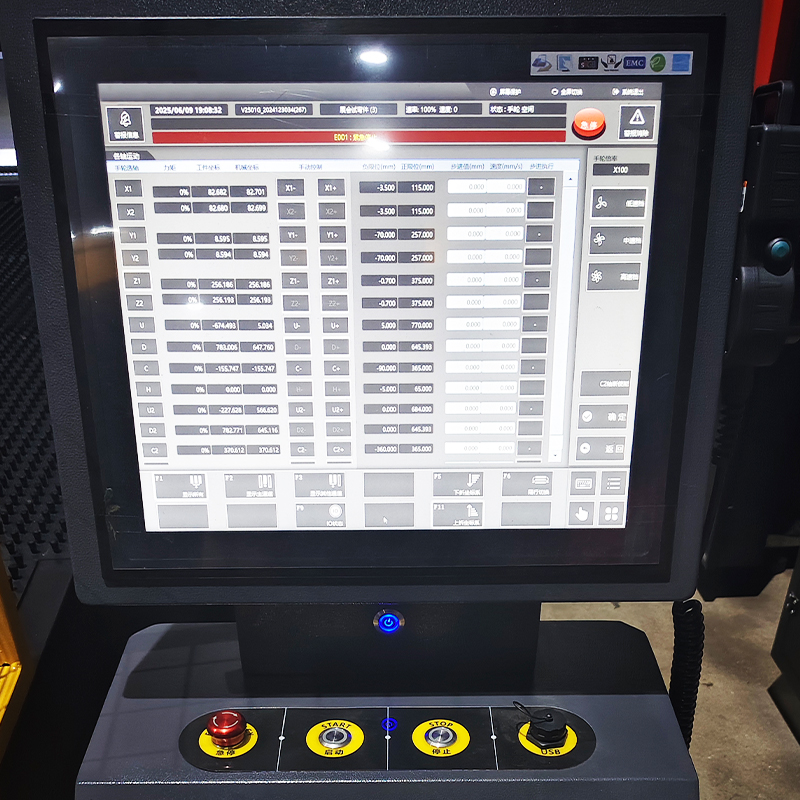

• صفحه نمایش لمسی
  با فرمات بزرگ با فرمت بزرگ (از انگلیسی/چینی پشتیبانی می کند) با واردات DXF ، برنامه نویسی دو بعدی ، ذخیره دستور العمل روی صفحه و انتخاب یک لمسی یک لمسی ابزار.

• ساخت و ساز قوی
  قاب فولادی همه جوش داده شده با دنده های بهینه سازی شده FEM ، درمان تسکین از پیش استرسون و مجامع پر از راه آهن/ریلی با بار بالا ، استحکام و پایداری را تضمین می کند.

• قطعه کار انعطاف پذیر شامل

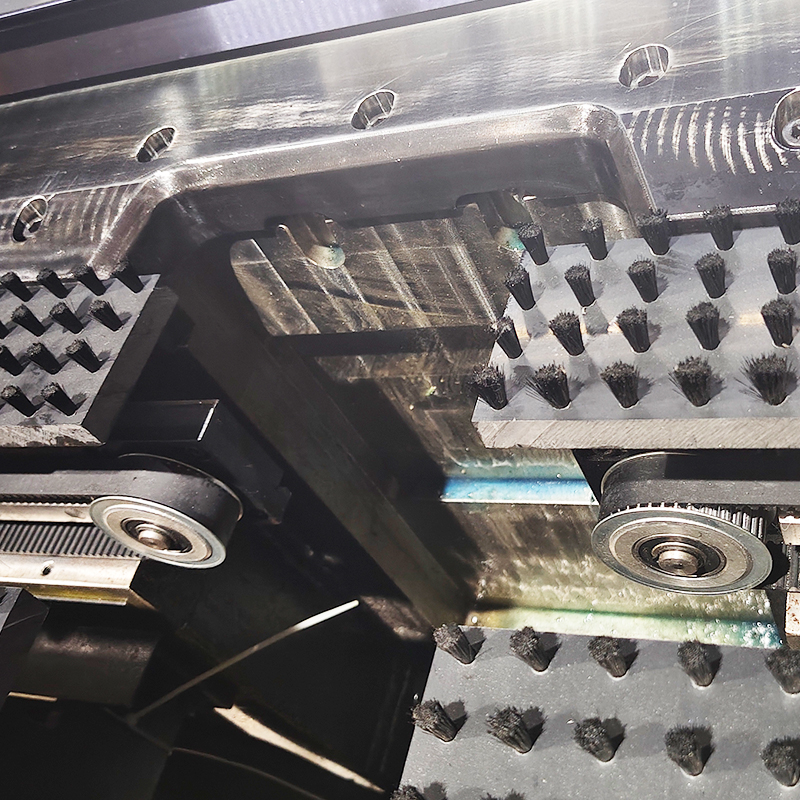

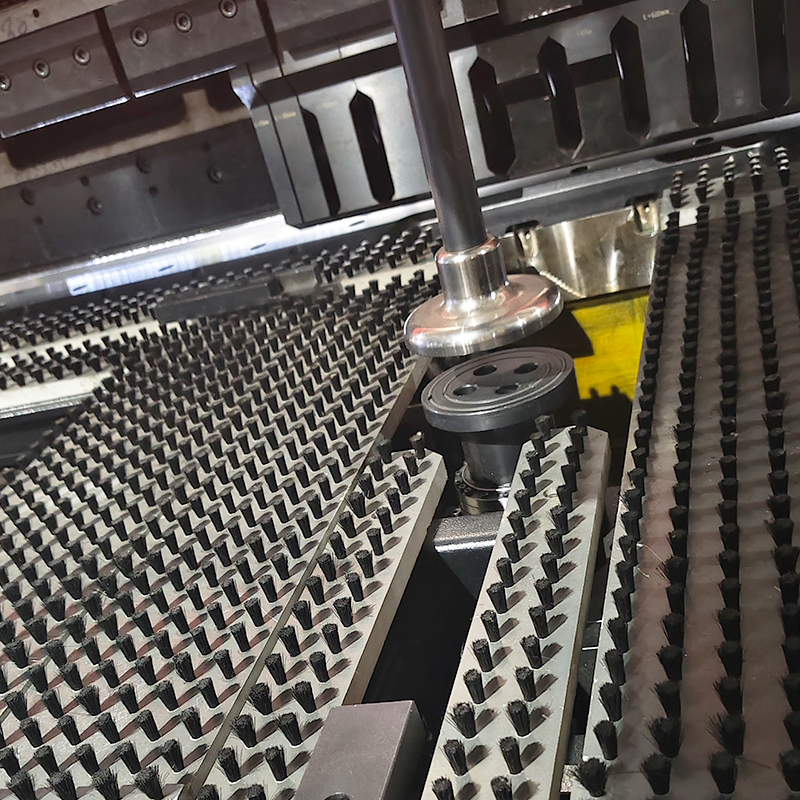

  پانل های خلاء پنوماتیک پانل های تا 2000 میلی متر عرض و 350 میلی متر طول است. چرخش محور C (360 ±) و بالابرهای محور H چرخ دستی از هندسه های پیچیده پشتیبانی می کنند.

• ایمنی و تعمیر و نگهداری
  نگهبانان کاملاً محصور ، قفل های سبک سبک ، توقف های اضطراری ، و تولید خودکار متمرکز ، به روزرسانی و محافظت از اپراتورها را گسترش می دهد.

مشخصات فنی

برنامه

1. کابینت های برقی و محوطه

2. مجرای HVAC و Plenums

3. محفظه و ریل آسانسور

4. تجهیزات آشپزخانه و مهمان نوازی

5. پانل های معماری و روکش

6. قاب های اتومبیل و دوچرخه

چرا این مرکز بندر پنل را انتخاب کنید؟

این شما را هیجان زده می کند

اجرای این بخش پنل فقط به یک چرخه نیاز دارد تا تمام خم های مورد نیاز شما را تکمیل کند. با مرگ جهانی ، می توانید در زمان تغییر درگذشت زمان صرفه جویی کنید ، و همان قاب می تواند از شعاع کوچک به یک فلنج گسترده در ثانیه پردازش کند.

به لطف محور سرو و توابع محدود ، این توابع قوام دقت خمش را تضمین می کنند ، به طوری که هر خم می تواند در همان موقعیت قفل شود. هنگامی که نیاز به خم شدن یک شکل پیچیده دارید ، کافی است پرونده DXF را وارد کنید ، چند تنظیمات را روی صفحه لمسی تنظیم کنید و وام پانل بلافاصله کار می شود.

برای تولید کننده هایی که نیاز به ساخت پانل های طولانی ، جعبه های عمیق و براکت های گوشه ای دارند ، این دستگاه می تواند همه آنها را اداره کند. گیره خلاء تمام قسمت ها را تثبیت می کند ، و محور C با بازوی نوسان می تواند قطعه های بزرگ را مستقیماً به ناحیه خمشی برطرف کند.
