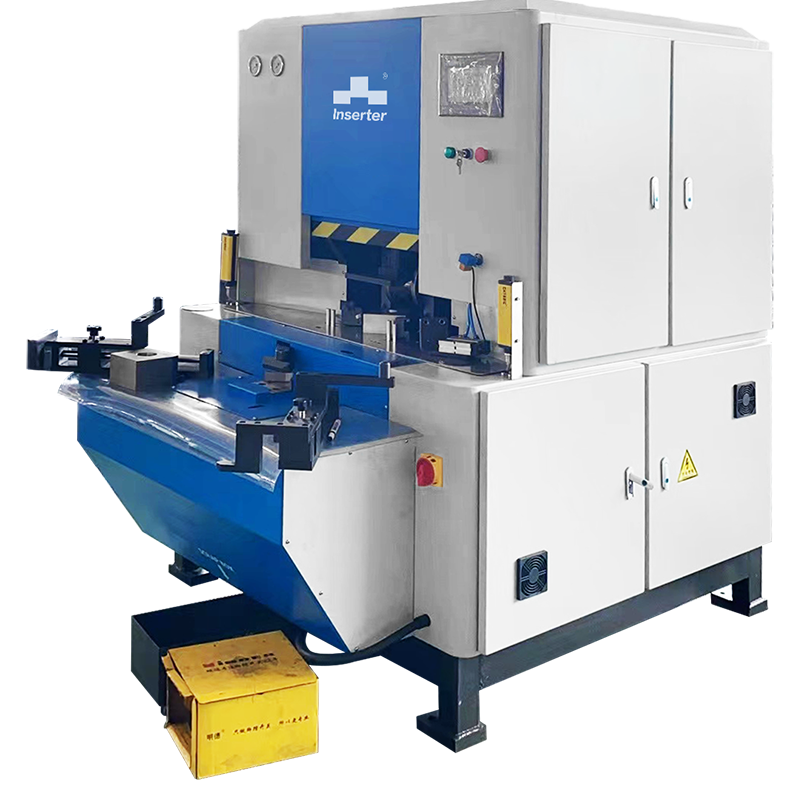

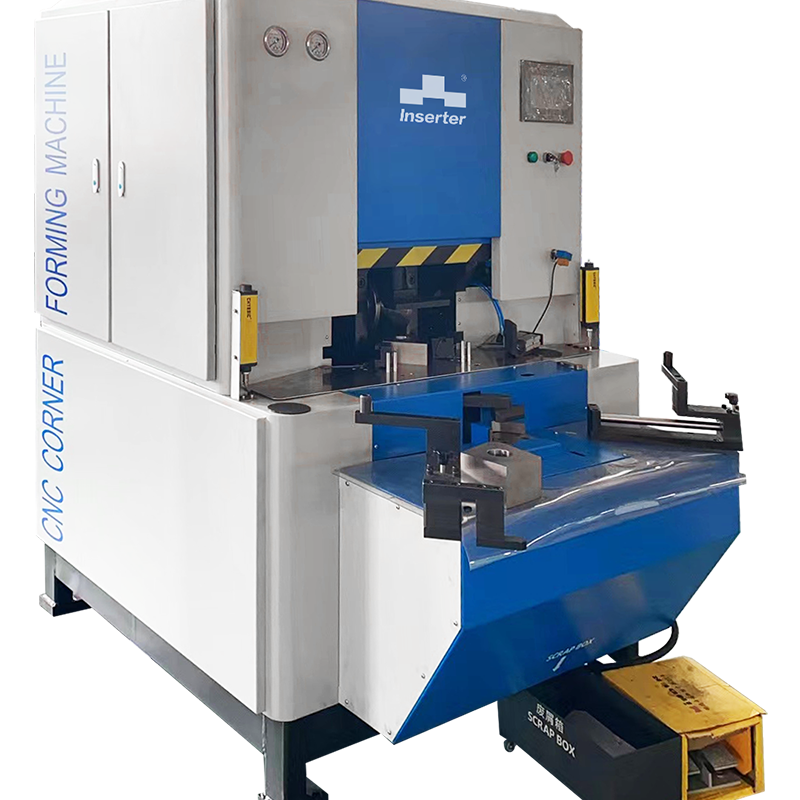

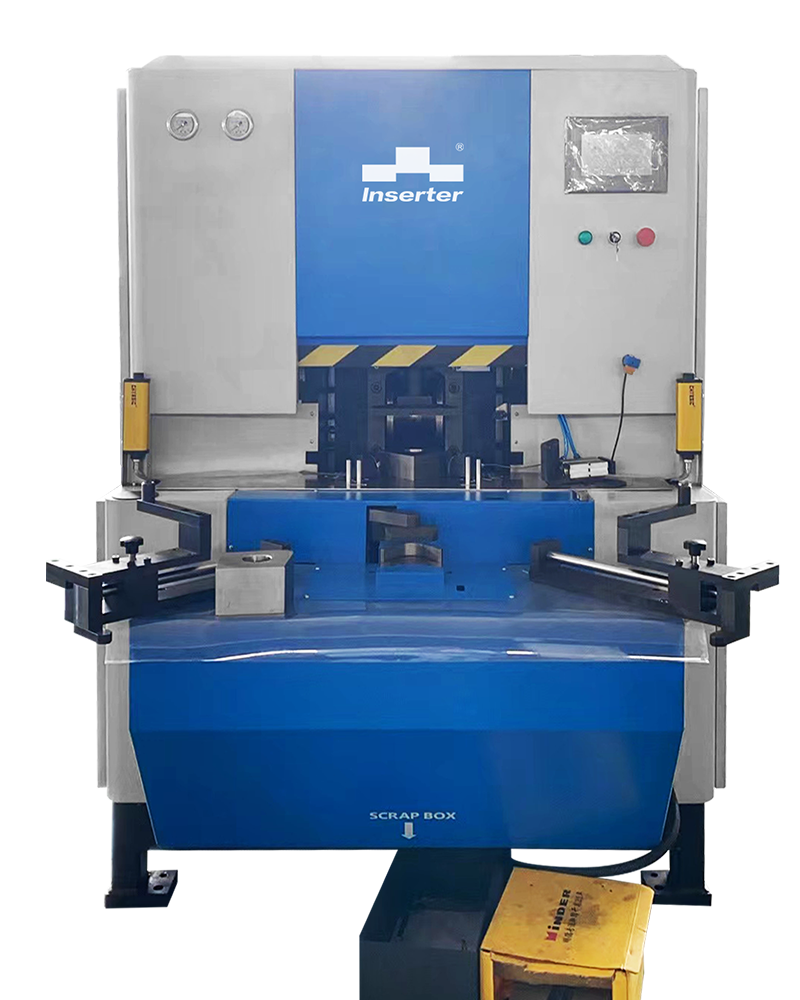

CF3050
Inserter
شکل گیری گوشه
دستگاه زاویه ای ما از طیف وسیعی از اجزای قالب دقیق متناسب با شعاع گوشه خارج از قطعه (R-Angle) استفاده می کند:
DID فوقانی
قابل تعویض برای مطابقت با زاویه R- خارجی مورد نیاز است. اپراتورها درج کانتور مناسب را برای هر هندسه قسمت انتخاب می کنند.
برای مطابقت با زاویه R قسمت ، ما همچنین تنظیمات دوگانه DIE را ارائه می دهیم که قادر به تشکیل دو زاویه R مجزا در یک مجموعه واحد هستند.
قالب پایین نیز قابل تعویض است.
برش برشی
در نسخه های تک برشی و دو برشی موجود است. قالب دو برشی یک تیغه برشی داخلی را با یک چاقوی برشی خارجی ترکیب می کند: تیغه داخلی قطعات با فرمت بزرگ را با ارتفاع خم ثابت کنترل می کند و باعث کاهش مجدد قسمت می شود ، در حالی که چاقوی خارجی برای لبه های استیل و لبه های بزرگ بهینه شده است. هر دو پیکربندی کیفیت لبه یکسان را ارائه می دهند.
صفحه بستن
ارائه شده در طرح های رول و نوع برشی. هر بشقاب باید متناسب با زاویه R خارجی قسمت تغییر یابد و بین پروفایل قابل تعویض نیست.
DIE SHOE (بلوک پشتیبانی از مرگ)
درج پشتیبانی مدولار که در داخل صفحه پایین قفل می شوند. اینها نیز برای مطابقت با شعاع تشکیل و اطمینان از تراز دقیق قالب قابل تغییر هستند.

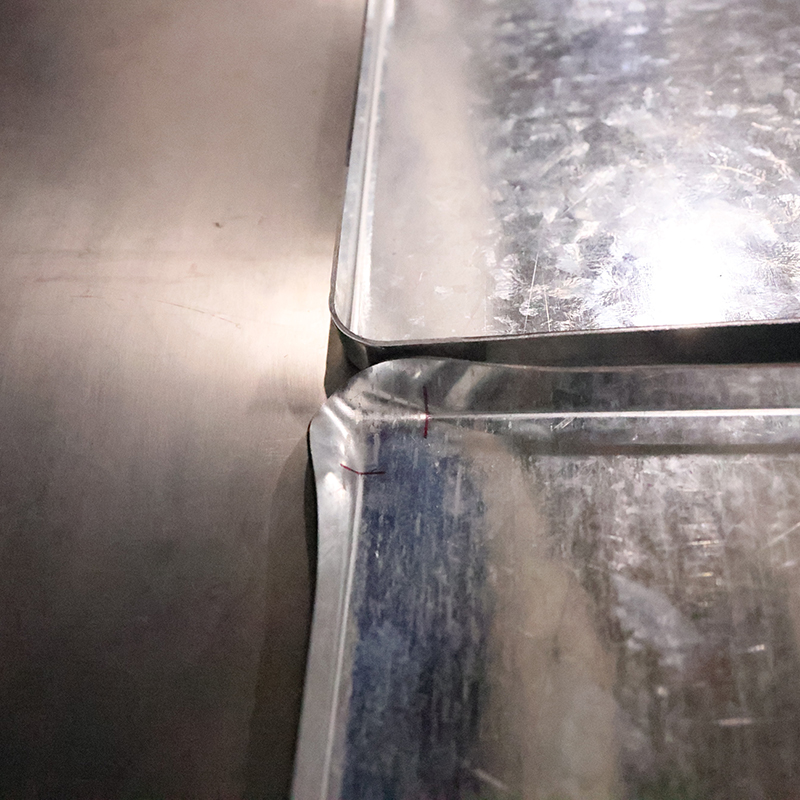

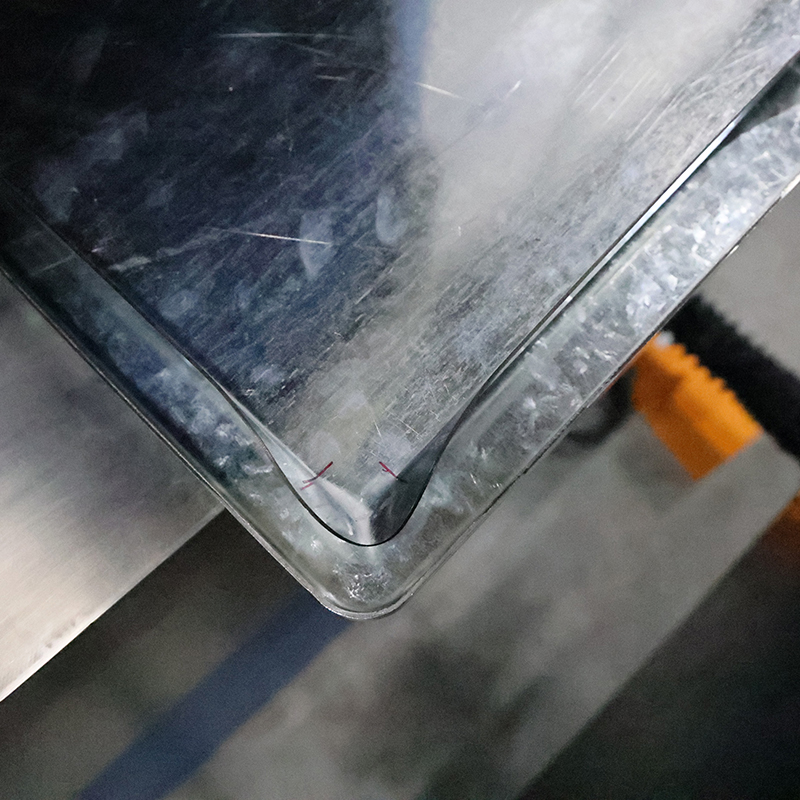

تکامل فرآیندهای تشکیل گوشه
گردش کار میراث
خم شدن → شکل گیری تمبر → جوشکاری قوس ثانویه → آسیاب کردن و مسواک زدن به پایان رسید
هر قسمت به چهار عملیات گوشه جداگانه نیاز داشت.
زمان چرخه معمولی در هر قسمت: 20 دقیقه ((یک عملگر).
برای حفظ توان ، کارخانه ها اغلب وظایف را در بین جوشکار و فینالیست ها تقسیم می کنند - هزینه های نیروی کار و خطر ناسازگار کیفیت و نقص بینایی.
گردش کار بهینه شده
قبل از خم → تشکیل گوشه → برش برشی یکپارچه
قبل از خم شدن یک پروفایل شعله ور 'زنگ دهان' پیش از شکل گیری گوشه ایجاد می کند.
سپس یک دستگاه تشکیل دهنده گوشه ای واحد به طور همزمان زاویه R را تشکیل می دهد و قسمت را در یک پاس می بندد.
زمان چرخه در هر قسمت: 2 دقیقه ~ (یک اپراتور).
مزایا: کاهش چشمگیر هزینه کار ، هندسه گوشه ای مداوم و لبه های آرایشی و بهداشتی بدون جوش ثانویه یا اتمام دستی.
| مدل ماشین | CF3150 | |||
| دامنه پردازش | مادی | ضخامت | ارتفاع فلنج (میلی متر) | گوشه r |
| فولاد نورد سرد عمومی | 0.6 | <10 | 1.5-50 | |
| فولاد نورد سرد عمومی | 0.8-1.2 | <20 | 1.5-50 | |
| فولاد نورد سرد | 1.5 | <25 | 1.5-50 | |
| فولاد نورد سرد | 2.0-3.0 | <30 | 1.5-50 | |
| فولاد ضد زنگ (درجه 304 پوند) | 0.5-2.5 | 1-2 میلی متر پایین تر از ارتفاع لبه صفحه نورد سرد | 1.5-50 | |
| صفحه آلومینیوم | 1-3 | با بشقاب نورد سرد شستشو | 1.5-50 | |
| فرم و برشی یک گوشه | 9 ثانیه | |||
| چهار گوشه را کامل کنید | 60 ثانیه | |||
